Элемент трубопровода с кабелем вывода ППУ-ОЦ в Архангельске

Элемент трубопровода с кабелем вывода ППУ-ОЦ — это фасонный фитинг, предназначенный для интеграции системы оперативного дистанционного контроля (СОДК) с трубопроводами, оснащёнными пенополиуретановой изоляцией и оцинкованной оболочкой. Применяется на прямых участках надземных трубопроводных сетей для мониторинга состояния теплоизоляции и защитной оболочки.

Назначение и принцип работы

Основная задача элемента — подключение переносных или стационарных приборов СОДК, включая терминалы и детекторы, к системе медных проводников, проложенных внутри ППУ-изоляции. Эти проводники фиксируют нарушения целостности трубопровода, такие как коррозия стального корпуса, дефекты сварных соединений или повреждения наружной оболочки. При увлажнении ППУ система СОДК регистрирует изменение электрических характеристик материала, позволяя оперативно локализовать повреждение с точностью до нескольких метров. Кабель выводится наружу через оцинкованную оболочку и подключается к оборудованию, передающему данные о состоянии изоляции.

Элементы устанавливаются на конечных участках трубопровода в местах планируемого подключения приборов СОДК. Чаще всего их размещают в тепловых камерах вместе с регулирующей запорной арматурой, ответвлениями, шаровыми кранами и контрольно-измерительными приборами.

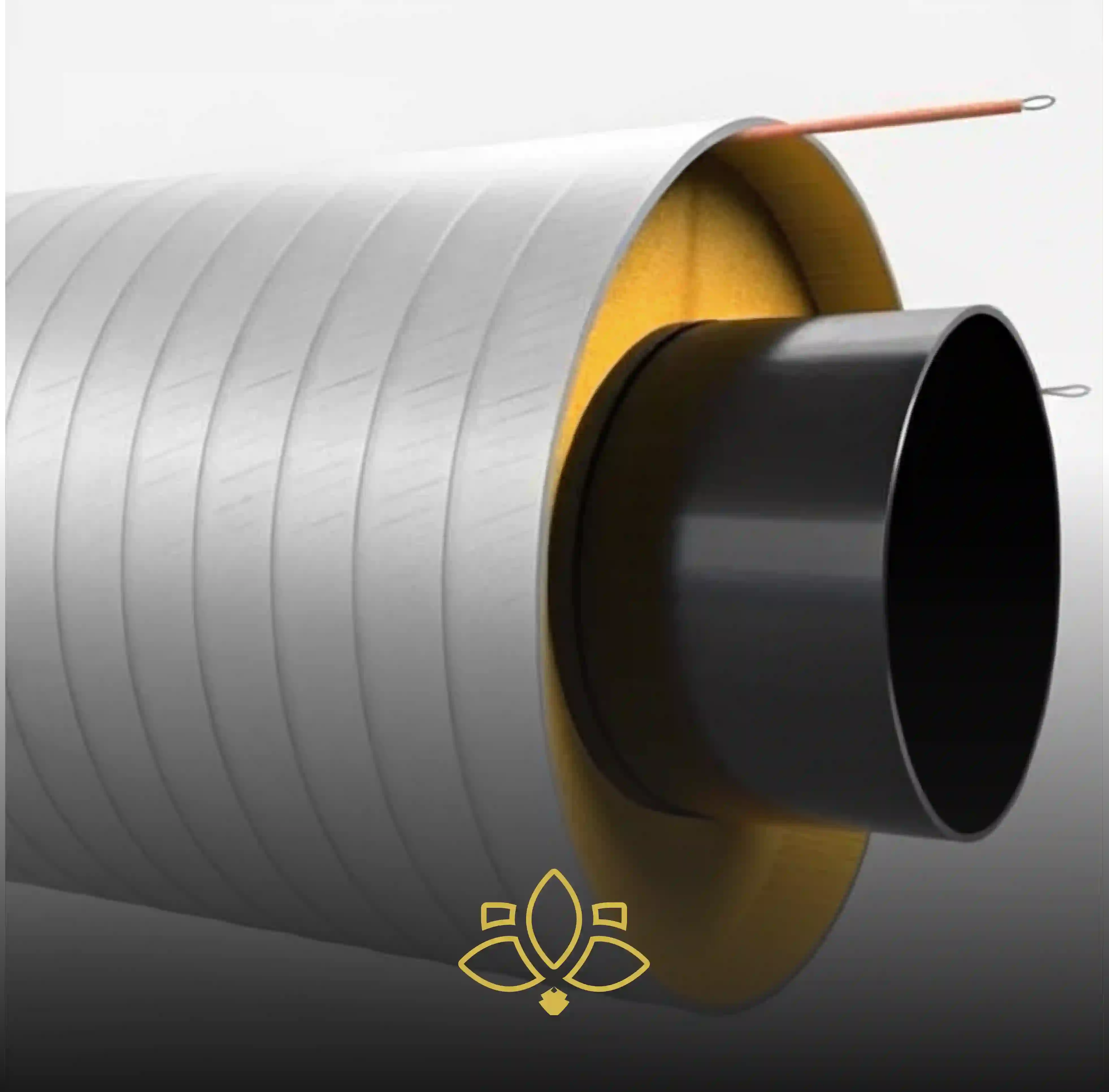

Конструкция элемента трубопровода ППУ

Конструкция элемента соответствует требованиям ГОСТ 30732 и включает следующие компоненты:

• стальная труба;
• слой теплоизоляции из пенополиуретана (ППУ) стандартном (тип 1) или усиленном (тип 2) исполнении;
• наружная оболочка из оцинкованной стали;
• кабельный вывод;
• центрирующая опора;
• медный проводник-индикатор системы СОДК.

Диапазон наружных диаметров изделия варьируется от 32 до 1420 мм. Все основные характеристики (диаметр, толщина стенки, марка стали, параметры изоляции и тип оболочки) должны быть идентичны параметрам соответствующего участка магистрали.

Производство

На первом этапе формируется защитная оболочка из оцинкованного штрипса. Каждая изготовленная партия подвергается инструментальному контролю с проверкой толщины металла, качества цинкового покрытия. Далее подготавливаются трубы для нанесения пенополиуретановой изоляции. Для этого используются только новые стальные трубы, поверхность которых тщательно очищается дробью. Заготовки оснащаются центраторами, медными проводниками системы ОДК и внешней оболочкой. На последнем этапе осуществляется заполнение межтрубного пространства компонентами ППУ. После завершения химической реакции изоляционный слой приобретает заданные показатели прочности.

Сферы применения

• теплоснабжение и водоснабжение (ГВС/ХВС);
• нефтегазовые и нефтепродуктопроводы;
• промышленные и криогенные трубопроводы.

Купить элемент трубопровода ППУ-ОЦ с кабелем вывода в Архангельске

В «ТехПром» вы можете приобрести элемент трубопровода с кабелем вывода ППУ-ОЦ напрямую от производителя с гарантией качества и соответствием ГОСТ 30732. Мы предлагаем изделия различных диаметров и толщины изоляции, с возможностью изготовления индивидуальных размеров по запросу заказчика. Сотрудничество с нами обеспечивает техническую поддержку на всех этапах — от подбора подходящей конфигурации до консультаций по монтажу и эксплуатации, прозрачное ценообразование, оперативное изготовление и доставку продукции.
