Концевой элемент трубопровода с кабелем вывода в ППУ изоляции

Концевой элемент с кабелем вывода в ППУ-изоляции — это фасонная деталь, необходимая для подсоединения медных проводников, проложенных в слое пенополиуретановой изоляции, к терминалам СОДК.

Конструкция

Концевой элемент с кабелем вывода в ППУ-изоляции представляет собой участок стальной трубы с изоляционным слоем из ППУ и наружной защитной оболочкой. На торце приварена металлическая заглушка, герметичность которой дополнительно обеспечивается термоусадочной лентой, установленной по кромке.

Проводники системы ОДК проложены вдоль всей длины элемента внутри ППУ. Примерно в центральной части изделия медные жилы соединяются с кабелем вывода, проходящим через специально предусмотренное отверстие в теплоизоляции. Через этот кабель осуществляется подключение к измерительному терминалу системы контроля.

Стандартная длина продукции составляет 2,2 м, также выпускается укороченный вариант длиной 1,5 м. По индивидуальному заказу возможно изготовление изделий с нестандартными размерами, изменённой толщиной ППУ или расположением кабеля вывода через торец заглушки.

Производство

Этапы производства концевых элементов:

1. Подготовка стальной трубы. Перед нанесением теплоизоляции поверхность трубы очищают, при необходимости дополнительно наносят антикоррозийное покрытие для повышения стойкости к воздействию влаги и химических веществ.
2. Приварка торцевой заглушки. Металлическая заглушка устанавливается на торец изделия, охватывая слой изоляции и внешний кожух из полиэтилена или стали, после чего присоединяется к трубной секции методом сварки, гарантируя полную герметичность стыка.
3. Монтаж системы ОДК. Внутри изделия прокладываются проводники системы оперативно-дистанционного контроля. Конфигурация и способ вывода кабеля определяются проектной и нормативной документацией.
4. Нанесение теплоизоляции. Элемент покрывается изоляционным слоем в соответствии с требованиями ГОСТ 30732. Для повышения герметичности и влагозащиты участок трубы у заглушенного торца дополнительно усиливается термоусадочным полотном.
5. Испытания продукции. Готовые изделия проходят проверку на точность геометрических параметров, плотность пенополиуретанового слоя, теплоизоляционные характеристики и устойчивость к внешним воздействиям.

Виды

Продукция изготавливаются в двух исполнениях:

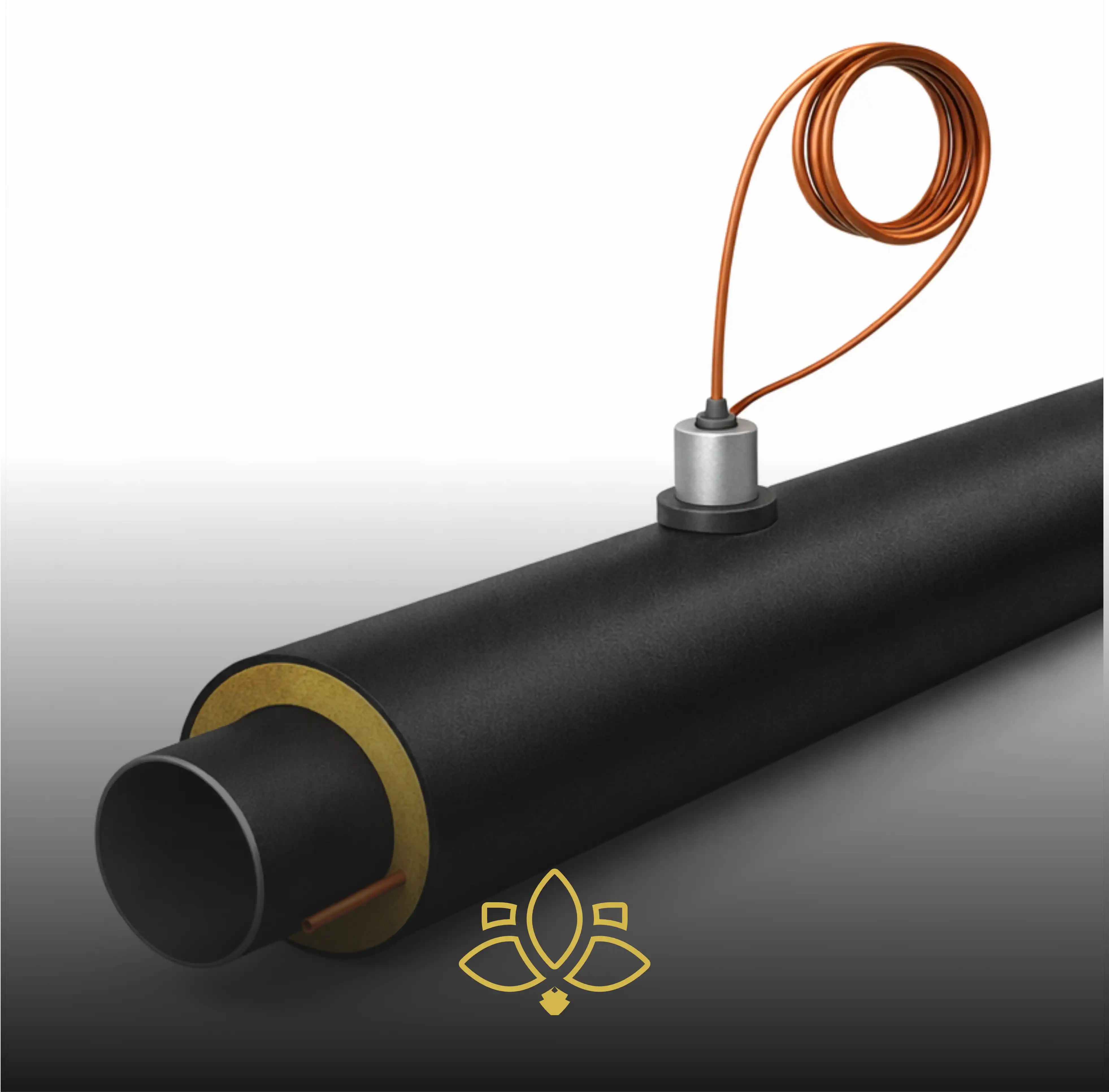

• ППУ-ПЭ — применяются для завершения трубы с оболочкой из полиэтилена.

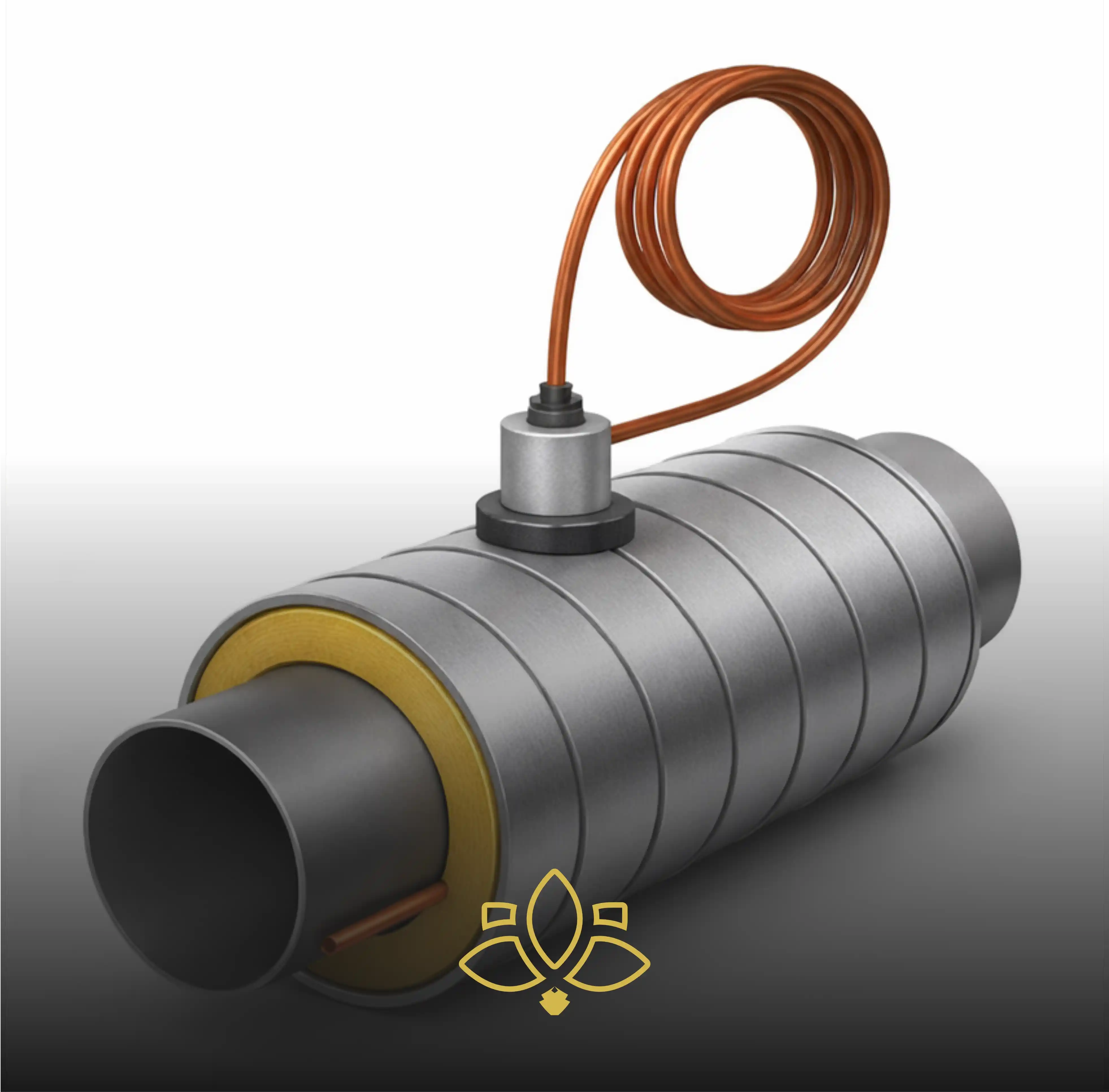

• ППУ-ОЦ — используются в трубопроводах с оболочкой, выполненной из оцинкованной стали.

Применение

• Обеспечение герметичного закрытия торца ППУ-изоляции и защита её от воздействия внешней среды.
• Подключение медных проводников, расположенных внутри слоя пенополиуретановой теплоизоляции, к измерительному терминалу, что завершает электрическую цепь СОДК и позволяет оперативно обнаруживать утечки теплоносителя или повреждения защитной оболочки.
• Защита наружной оболочки в конечных точках изоляции.

Купить концевой элемент с кабелем вывода в ППУ-изоляции

Компания ТехПром предлагает приобрести концевые элементы трубопровода с кабелем вывода в ППУ-изоляции, изготовленные в соответствии с требованиями ГОСТ 30732. Эти изделия обеспечивают герметичное закрытие торцов труб, защиту теплоизоляции от внешних воздействий и подключение СОДК. Мы выпускаем концевые продукцию в исполнениях ППУ-ПЭ и ППУ-ОЦ, что позволяет применять их как для подземной, так и для надземной прокладки трубопроводов. Мы гарантируем высокое качество, точное соответствие проектным параметрам, оперативное производство и выгодные условия поставки по всей России.
