Система ОДК для труб в ППУ изоляции

Современные трубопроводы с пенополиуретановой (ППУ) изоляцией практически всегда оснащаются системой оперативного дистанционного контроля, сокращенно - система ОДК. Эта технология стала отраслевым стандартом для магистральных тепловых сетей и ответственных трубопроводов. Давайте разберемся, как она работает, из каких компонентов состоит и почему ее применение экономически оправдано.

Что такое система ОДК?

Это комплекс технических средств для непрерывного мониторинга состояния изолированных коммуникаций.. Основная задача заключается в раннем обнаружении увлажнения теплоизоляционного слоя или повреждения гидрозащитной оболочки. Принцип работы основан на контроле электрических параметров - сопротивления и емкости, которые изменяются при попадании влаги.

Назначение

• Контроль герметичности предизолированных труб.
• Обнаружение утечек теплоносителя (для теплосетей) или транспортируемого продукта (для нефте- и газопроводов).
• Прогнозирование аварийных ситуаций за счет ранней диагностики.
• Снижение эксплуатационных затрат (меньше внеплановых ремонтов, ниже теплопотери).

Основные компоненты

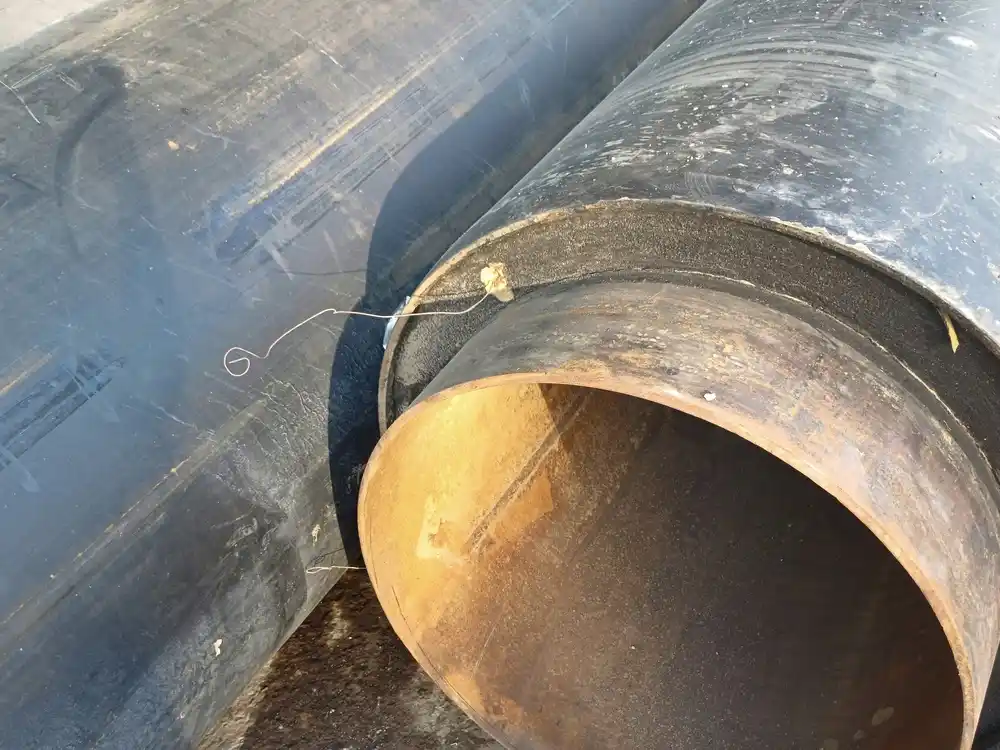

Конструктивно система включает несколько ключевых элементов. В ППУ изоляцию на этапе производства трубы закладываются медные проводники диаметром 1-2 мм². Как правило, это осевой проводник, идущий вдоль трубы под гидрозащитной оболочкой, и спиральный проводник для более точной локализации повреждений, при которых происходит короткое замыкание или изменение сопротивления в случае аварийной ситуации. Эти проводники соединяются сигнальными кабелями с контрольными пунктами - специальными устройствами, измеряющими сопротивление изоляции и емкости. Также присутствуют модули дистанционного мониторинга, передающие данные в диспетчерские центры через GSM, Ethernet-каналы, либо локальные терминалы.

Принцип действия и диагностика

Работа основана на простом физическом принципе:

• Сухая ППУ изоляция обладает высоким электрическим сопротивлением (порядка 100-1000 кОм), которое резко снижается при увлажнении.
• Контрольные пункты постоянно измеряют этот параметр, а при его падении ниже критического уровня генерируют аварийный сигнал.
• Современные системы способны не только зафиксировать факт повреждения, но и достаточно точно (с погрешностью 1-2 метра) определить локацию повреждения методом рефлектометрии (метод основан на анализе отраженного сигнала, который и позволяет определить местоположение и характер повреждений).
• Диспетчер получает аварийный сигнал (визуальный/звуковой)

Области применения и нормативные требования

Основная сфера применения - магистральные и квартальные тепловые сети, как подземные, так и надземные. Не менее востребованы в нефте- и газопроводах, а также на промышленных трубопроводах химических предприятий и ТЭЦ.

В России применение регламентируется ГОСТ 30732-2020 и ГОСТ Р 56380-2015 для труб с ОДК, а также СП 124.13330.2012 для тепловых сетей. Эти нормативные документы устанавливают требования как к самим трубам, так и к схеме мониторинга в целом.

Особенности монтажа

Монтаж системы ОДК начинается еще на этапе производства труб, когда в изоляцию закладываются медные проводники. При укладке трубопровода особое внимание уделяется качеству соединений проводников в муфтах - это наиболее уязвимые места системы. После монтажа обязательно проводится комплекс пуско-наладочных работ, включающий проверку сопротивления изоляции, тестирование связи и имитацию повреждения для проверки корректности работы как между компонентами, так и всей системы. Возможные ошибки при монтаже могут привести к ложным срабатываниям и помехам в измерениях, такие как неправильная пайка проводников и отсутствие заземления.
