Отводы ППУ

В разветвленных сетях теплоснабжения и промышленных трубопроводах каждый поворот трассы — это потенциальная точка потерь драгоценного тепла. Некоторые методы изоляции сложных участков часто оставляли "мостики холода", снижая общую эффективность системы. Сегодня эту проблему решают отводы в ППУ изоляции — технологичные элементы, превращающие проблемные узлы в энергосберегающие компоненты. Эти изделия стали незаменимыми при модернизации тепловых сетей и строительстве новых магистралей, где сохранение температуры носителя критически важно для экономии ресурсов и снижения эксплуатационных затрат.

Что представляет собой отвод в ППУ изоляции?

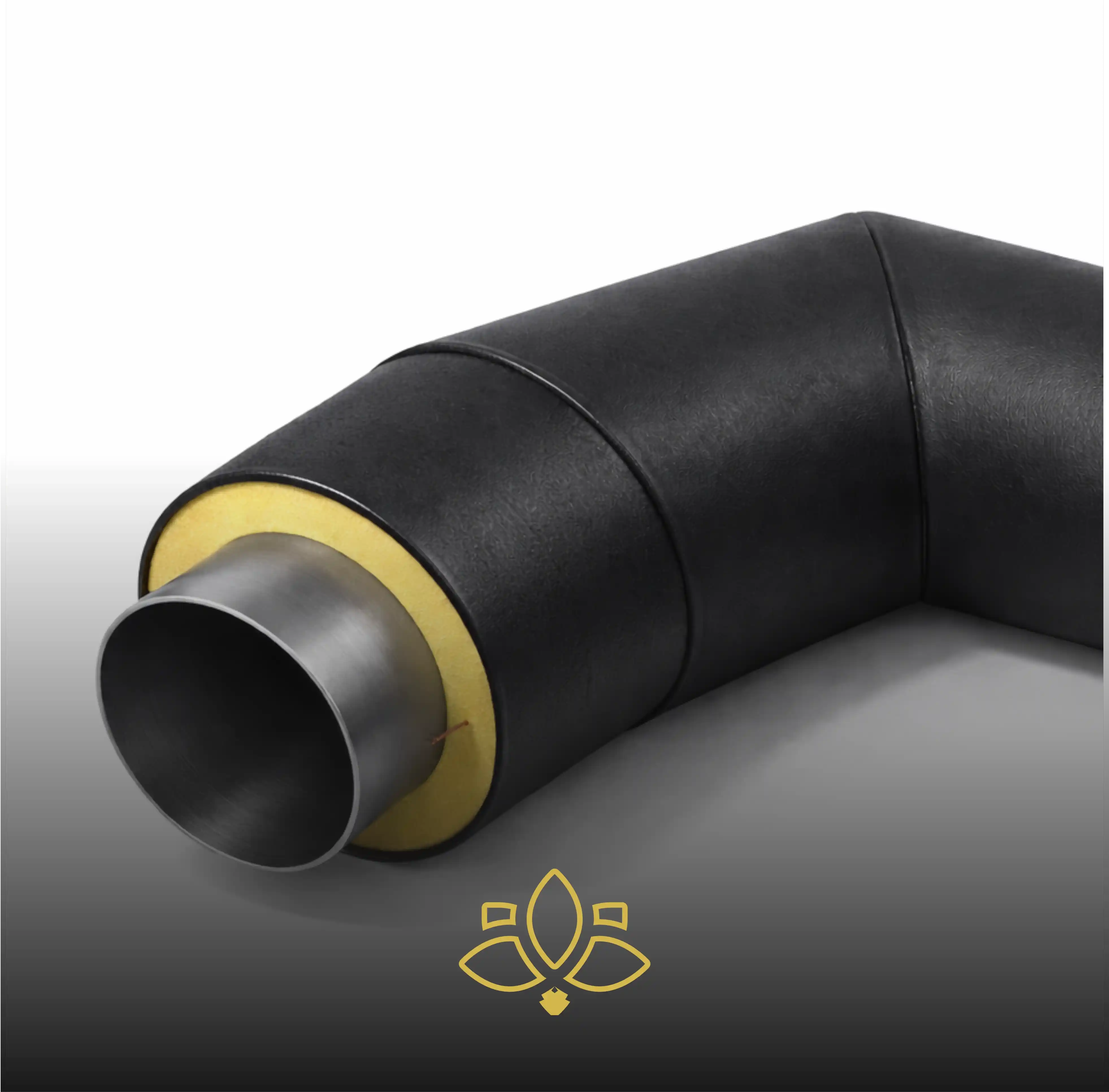

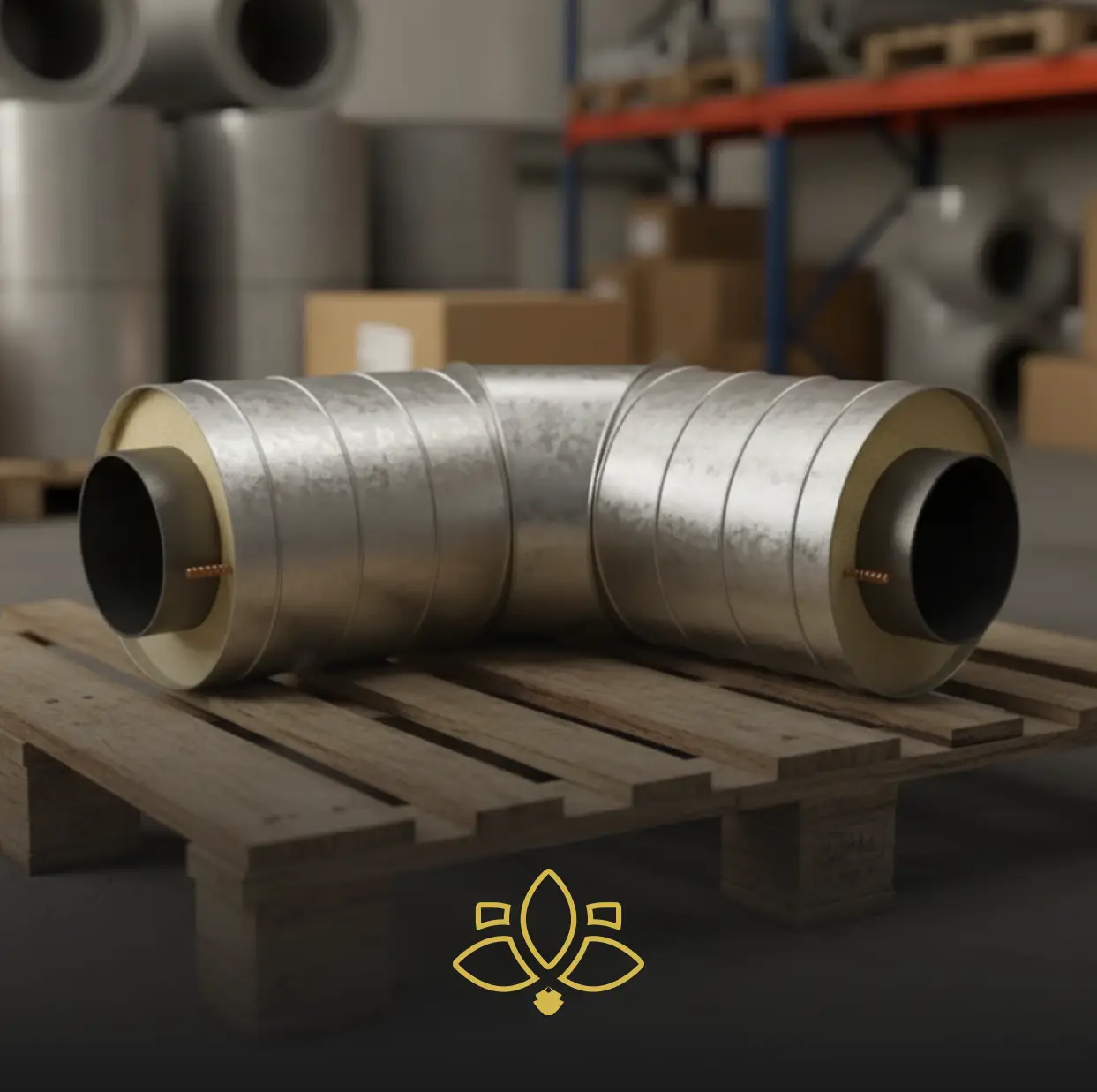

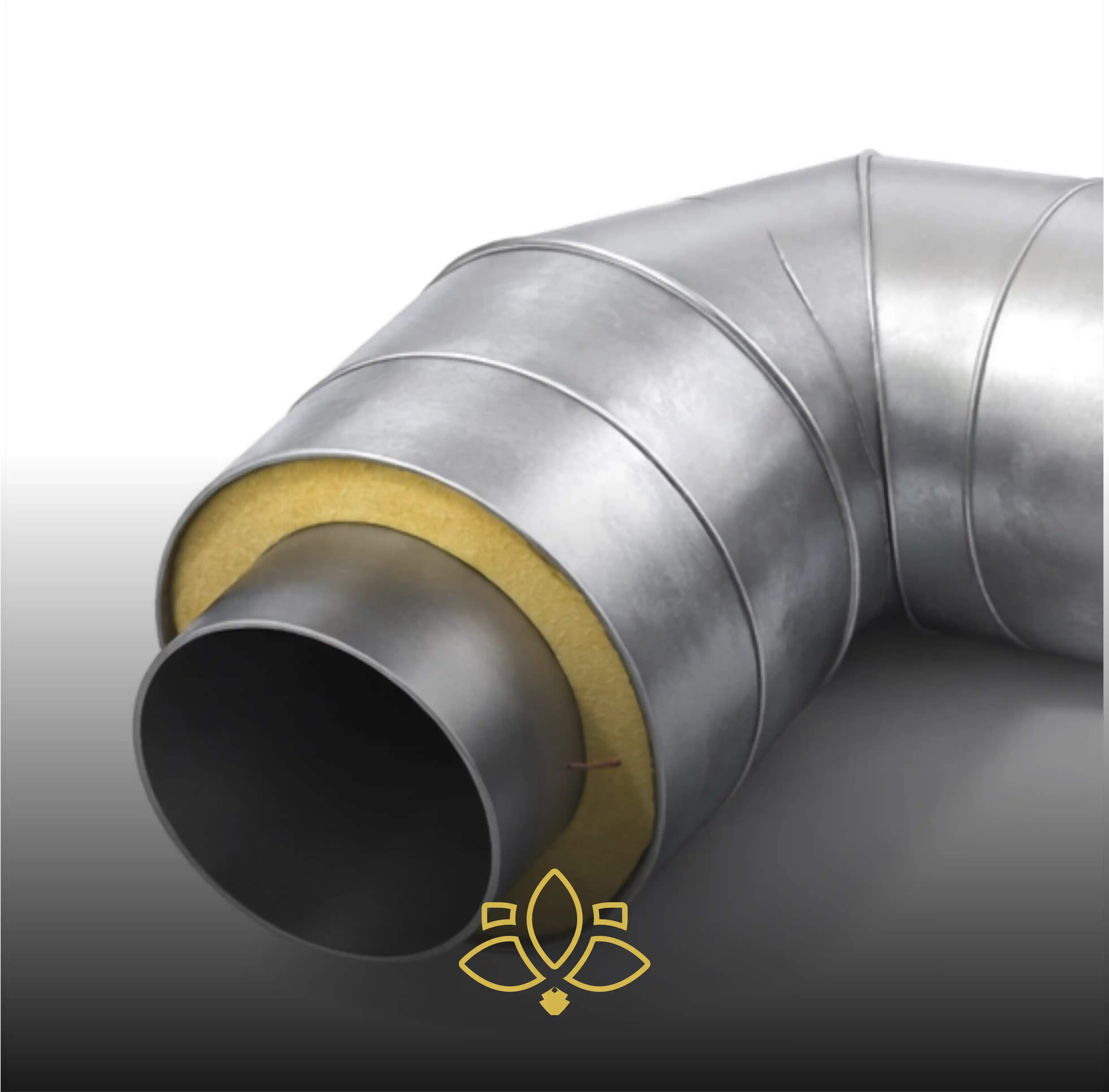

Отвод ППУ является элементом трубопровода, предназначенным для изменения направления магистрали. Его конструкция - это трехслойное изделие: в основе лежит стальная труба, слой пенополиуретана и внешняя защитная оболочка. Именно последняя определяет сферу применения: ППУ ПЭ (полиэтиленовая) используется для надземной прокладки, а ППУ ОЦ (оцинкованная сталь) - для подземных коммуникаций.

Углы поворота стандартизированы: 30°, 45°, 60° и 90°, что позволяет проектировать трассы любой конфигурации. Для подземной прокладки доступны модификации с системой ОДК (операционного дистанционного контроля).

Преимущества применения

Использование готовых изолированных отводов приносит комплексную выгоду для всей трубопроводной сети. Главное преимущество - устранение теплопотерь в местах поворотов, где традиционно возникали "слабые звенья". Благодаря заводскому качеству изоляции, пенополиуретан равномерно покрывает всю поверхность сложной геометрии, исключая мостики холода. Срок службы таких элементов достигает 30 лет, это в 2-3 раза больше, чем у участков с ручной изоляцией.

Экономический эффект проявляется в снижении расходов на монтаж (до 40% времени на узловых соединениях) и отсутствии необходимости в регулярном ремонте. Все изделия сопровождаются сертификатом соответствия, гарантирующим их надежность и безопасность. При подземной прокладке оцинкованная оболочка обеспечивает механическую защиту от давления грунта, а для надземных конструкций полиэтилен устойчив к ультрафиолету и атмосферным воздействиям.

Монтаж

Технология монтажа отводов ППУ зависит от типа прокладки трубопровода. При подземной бесканальной прокладке изделий с оцинкованной оболочкой последовательность работ включает:

1. подготовку траншеи с песчаной подушкой толщиной 15-20 см;
2. предварительную сборку узлов с проверкой герметичности сварных швов;
3. укладку с помощью мягких строп, предотвращающих повреждение изоляции;
4. послойную засыпку сначала песком, затем грунтом с уплотнением.

Для надземной прокладки отводов с полиэтиленовой оболочкой важны:

• расчет дополнительных опор под тяжелые отводы большого диаметра;
• герметизация стыков термоусаживаемыми муфтами;
• защита от механических повреждений на уровне проезжей части;
• контроль линейных расширений при температурных перепадах.

Обязательный этап - проверка целостности системы ОДК перед засыпкой траншей. Габаритные отводы диаметром свыше 500 мм монтируют с применением спецтехники, учитывая их значительную массу.

Производство отводов в изоляции

Изготовление отводов в ППУ изоляции - высокотехнологичный процесс, требующий специализированного оборудования. Начинается он с подготовки стальной основы: трубы гнут на дорновых станках, затем зачищают и проверяют геометрию. Далее создается разъемная форма, точно повторяющая контуры изделия с учетом толщины изоляции.

Этапы производства:

1. в форму помещают защитную оболочку (оцинкованную сталь или полиэтилен);
2. через систему каналов подают под давлением смесь полиола и изоцианата;
3. в течение 5-7 минут происходит реакция вспенивания с заполнением полостей;
4. после отверждения форму вскрывают и извлекают готовое изделие;
5. проводят контроль: геометрические параметры, плотность ППУ (60-80 кг/м³), теплопроводность (≤0.033 Вт/м·К).

Особое внимание уделяют участкам с системой ОДК - здесь дополнительно проверяют сопротивление изоляции и целостность сигнальных проводников.

Купить отводы в ППУ изоляции в Архангельске

В каталоге доступен широкий выбор проката: диаметр отвода от 32 мм до 1420 мм, толщина стенки от 3 мм до 12 мм, угол поворота - 30, 45, 60 и 90, а диаметр внешней оболочки варьируется от 125 мм до 1600 мм. Цена на интересующий вас товар, оптовые закупки, наличие и стоимость доставки обсуждаются индивидуально, для этого можно связаться с нами по телефону +7 (818) 230-12-16 или оставить заявку на обратный звонок через форму на сайте.

Поставщиком продукции является компания «ТехПром».
