Z-образный элемент ППУ-ОЦ

При постоянных перепадах температуры и механических нагрузках трубопроводные системы требуют специальных решений для сохранения целостности. Z-образные элементы с ППУ-ОЦ изоляцией способны решать задачи компенсации деформаций. Их использование позволяет значительно повысить эксплуатационную надежность и снизить риск повреждений, что особенно важно при прокладке трубопроводов в сложных климатических и географических зонах.

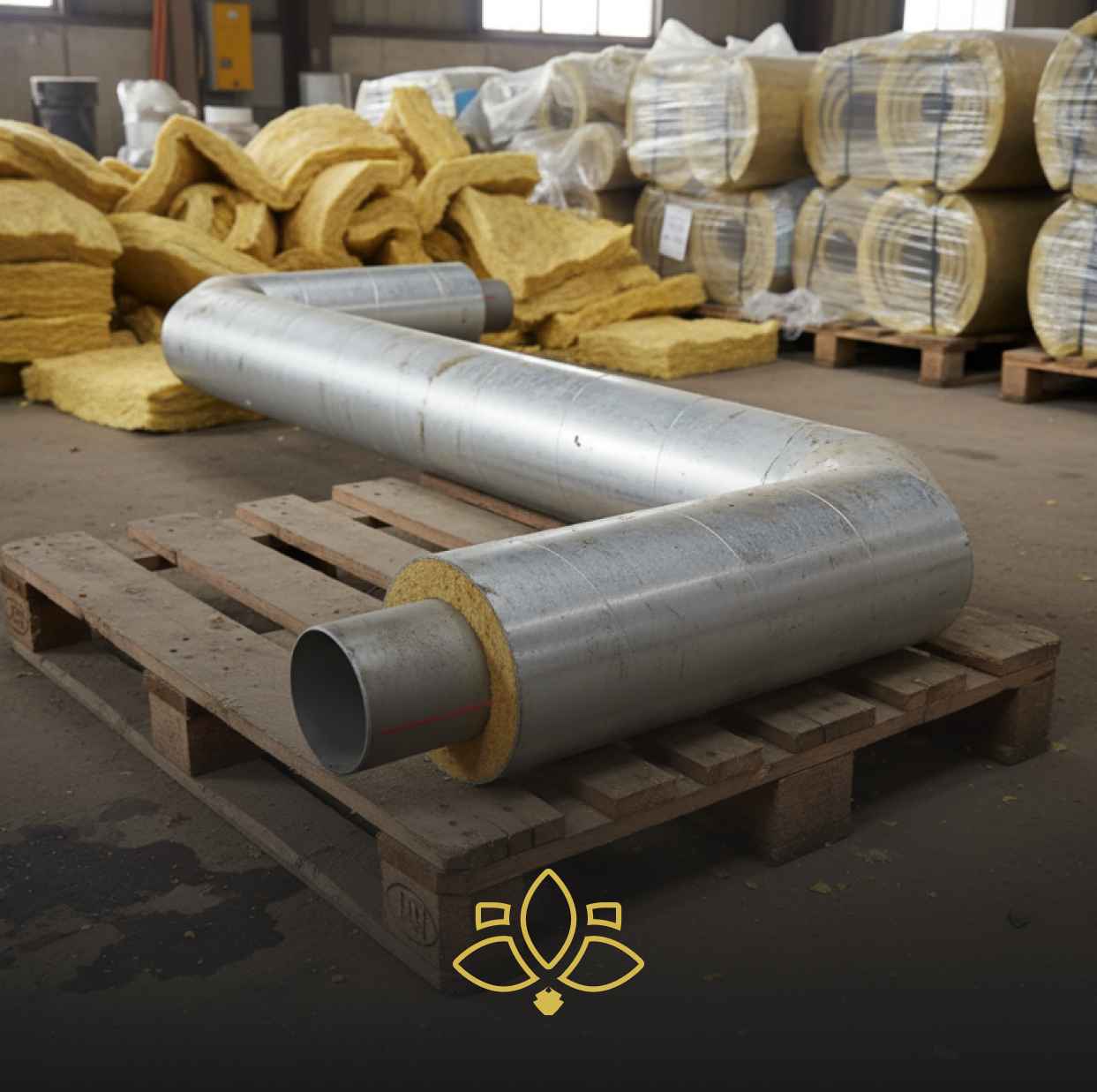

Z-образный элемент ППУ-ОЦ — это участок трубопровода, изготовленный из стальных труб с утеплителем из пенополиуретана и покрытием из оцинкованной стальной оболочки для защиты.

Конструкция

Z-образный элемент представляет собой участок трубы с приваренными по краям стальными отводами, дополненными удлинёнными сварными патрубками. Отводы ориентированы в противоположные стороны, формируя характерную Z-образную геометрию.

Наружная оболочка изготовлена из оцинкованной стали, что обеспечивает надёжную защиту теплоизоляционного слоя из пенополиуретана от механических повреждений, осадков, ультрафиолетового излучения.

Внутри изоляционного слоя размещаются медные сигнальные проводники, предназначенные для подключения к СОДК , обеспечивая возможность непрерывного контроля состояния трубопровода в режиме реального времени.

Производство

Z-образные элементы ППУ-ОЦ производятся и проходят теплоизоляцию на заводе с соблюдением всех технологических стандартов и норм. Производственный процесс включает несколько ключевых этапов:

• Подготовка трубных заготовок. Применяются новые стальные трубы марки ст20, 09Г2С или 17Г1С-У.
• Монтаж центрирующих опор. Под оцинкованную оболочку устанавливаются центрирующие опоры, способствующие равномерное распределение пенополиуретана и точное позиционирование стальной трубы в оболочке.
• Заливка ППУ. Межтрубное пространство заполняется теплоизоляционным составом на заливочно-подъёмных столах.

По индивидуальному запросу заказчика возможно изготовление Z-образных элементов с нестандартной геометрией, в том числе с определёнными углами поворота и длиной плеча, отличающимися от типовых параметров.

Применение

Z-образные элементы в ППУ-ОЦ изоляции предназначены для компенсации линейных температурных деформаций стальных труб, возникающих при изменении температуры транспортируемого теплоносителя. Это особенно важно при бесканальной прокладке, где трубы испытывают не только нагрузку от массы грунта, но и дополнительные силы трения при тепловом удлинении металла.

Кроме того, задачами Z-образных узлов являются изменение направления трубопровода при необходимости обхода различных препятствий, а также организация переходов на другой уровень по высоте, что особенно актуально при сложной планировке местности или наличии конструктивных ограничений проекта.

Такие элементы находят применение в различных инженерных сетях, включая:

• системы теплоснабжения;
• водопроводные линии;
• газовые сети;
• магистрали для транспортировки нефти и нефтепродуктов.

Купить Z-образные элементы ППУ-ОЦ в Архангельске

Компания «Техпром» предлагает к приобретению Z-образные элементы в ППУ-ОЦ изоляции, которые обеспечивают надежную компенсацию температурных колебаний и механических деформаций трубопроводных коммуникаций. Наши изделия изготовлены из высококачественных стальных труб с долговечной пенополиуретановой теплоизоляцией и защитной оцинкованной оболочкой. Мы предоставляем широкий ассортимент типоразмеров (диаметр труб 32-1020 мм и толщина стенки 3-11 мм) и возможность изготовления изделий по индивидуальным параметрам.

Преимущества покупки у нас включают соблюдение сроков поставки, гибкие условия сотрудничества и конкурентоспособные цены. Наши специалисты всегда готовы предоставить профессиональную консультацию и помочь подобрать решение под ваши задачи. Выбирая «Техпром», вы получаете надежного партнёра для реализации инженерных проектов.
