Как определить повреждение теплоизоляции трубы в ППУ?

Трубы в ППУ-изоляции используют для тепловых сетей благодаря низкой теплопроводности пенополиуретана и защите рабочей стальной трубы от внешних воздействий. Однако при нарушении герметичности наружной оболочки, повреждении стыков или попадании влаги теплоизоляция постепенно теряет свои свойства.

Определить повреждение теплоизоляции трубы можно несколькими способами. Выбор метода зависит от типа трубопровода, наличия системы оперативного дистанционного контроля СОДК, характера предполагаемой неисправности и доступности участка для осмотра.

Какие повреждения могут возникнуть в ППУ-изоляции?

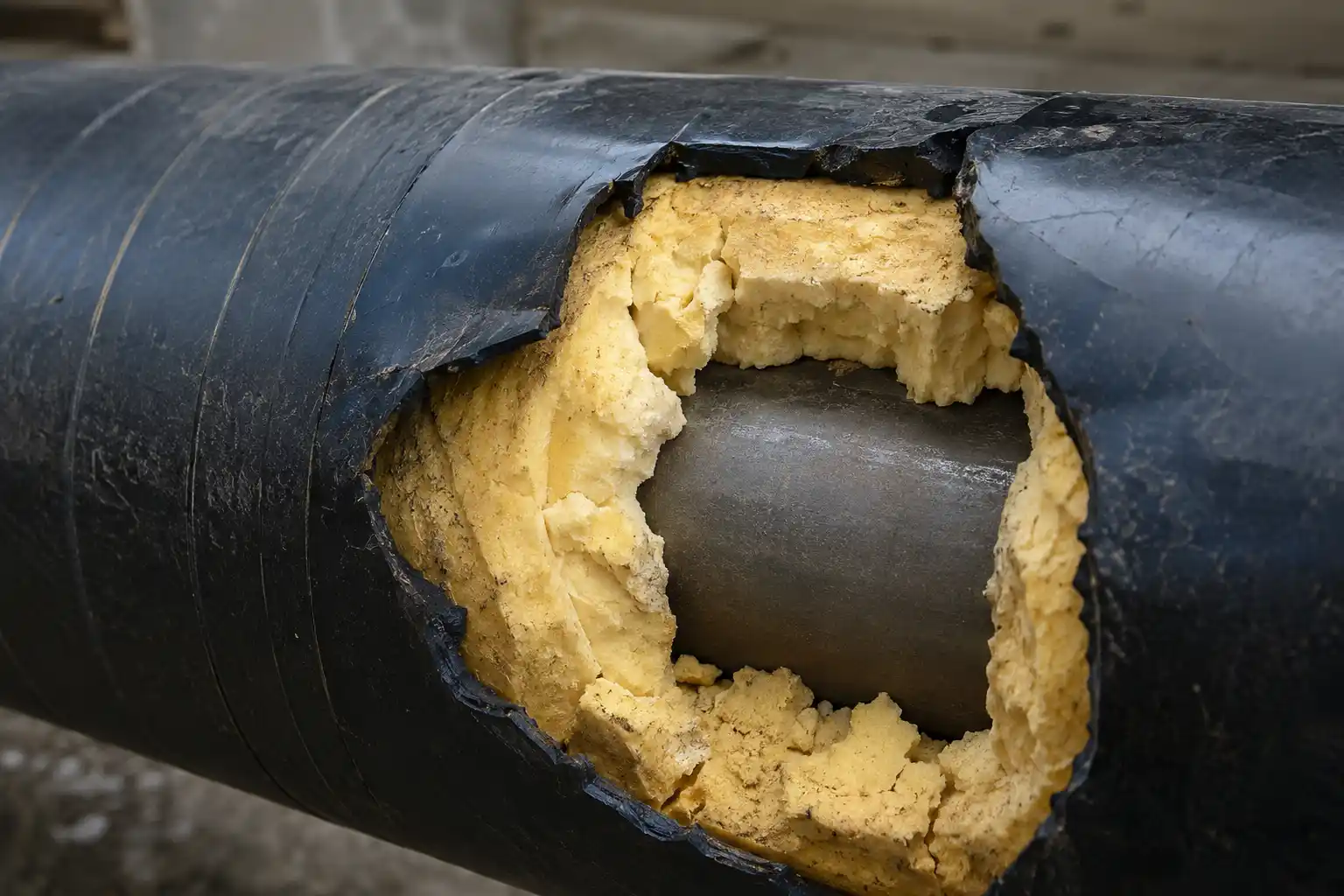

Теплоизоляционный слой может повреждаться во время транспортировки, монтажа или эксплуатации трубопровода. К распространённым проблемам относятся:

• нарушение целостности полиэтиленовой или оцинкованной оболочки;
• отслоение пенополиуретана от рабочей трубы или защитной оболочки;
• образование пустот и воздушных полостей;
• повреждение изоляции в области стыков;
• разрушение ППУ из-за длительного воздействия влаги и высокой температуры.

Не все дефекты можно обнаружить визуально. Поэтому для диагностики трубопроводов ППУ применяют комплекс методов.

Визуальный осмотр трубы ППУ

Первый этап диагностики — осмотр доступных участков трубопровода. Особое внимание уделяют наружной защитной оболочке, сварным и изолированным стыкам, местам ввода и вывода труб.

При осмотре ищут:

• трещины и проколы оболочки;
• вмятины и деформации;
• нарушение герметичности стыков;
• следы влаги.

Отсутствие внешних повреждений не означает, что теплоизоляция полностью исправна. Скрытое увлажнение или внутренние дефекты оболочки могут не иметь видимых признаков.

Тепловизионная диагностика

Тепловизионное обследование позволяет обнаружить участки с повышенной температурой поверхности и косвенно выявить зоны увеличенных тепловых потерь.

Если пенополиуретановая изоляция повреждена или в неё попала влага, её теплоизоляционные характеристики могут ухудшиться. В результате температура поверхности проблемного участка может отличаться от соседних участков трубопровода.

Тепловизор особенно полезен при обследовании протяжённых тепловых сетей, где полный визуальный контроль затруднён.

При этом результаты тепловизионного обследования необходимо правильно интерпретировать. На температуру поверхности влияют температура теплоносителя, погодные условия, глубина залегания трубопровода и состояние наружного покрытия. Поэтому термография позволяет определить подозрительный участок, но не всегда устанавливает точную причину неисправности.

Проверка системы СОДК

Для предварительно изолированных трубопроводов с системой оперативного дистанционного контроля СОДК является одним из основных способов выявления скрытых повреждений теплоизоляции.

В конструкции трубы ППУ размещаются сигнальные медные проводники. При нормальном состоянии сухой пенополиуретан обладает высоким электрическим сопротивлением. Попадание влаги в теплоизоляционный слой изменяет электрические параметры системы.

Для проверки используют специальные приборы – детекторы повреждений СОДК.

Однако сам факт срабатывания СОДК ещё не означает, что повреждена именно стальная рабочая труба. Причиной может быть нарушение герметичности наружной оболочки, дефект стыка, увлажнение ППУ или повреждение проводников.

Как определить место повреждения с помощью рефлектометра?

Если система СОДК показывает неисправность, необходимо определить её местоположение. Для этого применяют импульсный рефлектометр – прибор, который анализирует прохождение и отражение электрического сигнала в сигнальных проводниках.

По характеру рефлектограммы специалист может определить расстояние до предполагаемого дефектного участка. После этого место повреждения можно искать непосредственно на трассе.

Такой подход позволяет не вскрывать всю теплотрассу, а ограничить ремонтные работы конкретным участком.

Почему важно своевременно выявлять повреждения ППУ?

Повреждение теплоизоляции не всегда приводит к немедленной аварии. Однако попадание влаги в ППУ может постепенно снижать теплоизоляционные свойства материала и увеличивать тепловые потери. При длительном воздействии влаги также возрастает риск коррозии рабочей стальной трубы.

Поэтому регулярная проверка состояния тепловой сети позволяет обнаруживать дефекты до возникновения серьёзной аварии и сократить объём ремонтных работ.

Как часто проверять трубы ППУ?

Периодичность проверки зависит от способа контроля состояния теплоизоляции и наличия системы диспетчеризации:

• При удалённом мониторинге автоматический опрос контролируемых участков выполняется не реже одного раза в 10 минут.
• При ручном контроле на трассе проверку проводят не реже 2 раз в месяц.
• Если сопротивление изоляции снизилось ниже 0,05 МОм контроль проблемного участка проводят чаще, до 4 раз в месяц.
• При наличии удалённого мониторинга дополнительно выполняют проверку непосредственно на трассе не реже 1 раза в 3 месяца.

Регулярный контроль СОДК помогает своевременно обнаружить увлажнение ППУ-изоляции и другие неисправности до возникновения серьёзных повреждений трубопровода.
