Как устроена теплотрасса?

Теплотрасса представляет собой инженерную систему из подземных или надземных трубопроводов, которая доставляет теплоноситель от источника к конечным объектам. По этим линиям горячая вода или пар транспортируются от котельных и теплоэлектроцентралей (ТЭЦ) напрямую к потребителям: в жилые дома, государственные учреждения и на промышленные предприятия.

Основные элементы теплотрассы

• Трубопровод – основа системы, по которой движется теплоноситель (вода или пар). В большинстве случаев применяются стальные трубы, полимерные используются редко.
• Тепловая изоляция – защитный слой, который минимизирует потери тепла, защищает металл от коррозии. Чаще всего изготавливается из пенополиуретана с полиэтиленовой или стальной оцинкованной оболочкой.
• Опоры – фиксируют трубы в проектном положении, воспринимают нагрузки от веса теплоносителя и теплового расширения металла.
• Запорная арматура – краны, задвижки и клапаны, с помощью которых можно перекрыть подачу на отдельных участках магистрали во время планового ремонта или при аварии.
• Компенсаторы – специальные устройства (сильфонные, П-образные) или изгибы труб, которые компенсируют тепловое расширение металла.
• Фитинги – детали, которые меняют направление потока (отводы), разделяют или объединяют его (тройники), или соединяют трубы разного диаметра (переходы).

От чего зависит устройство теплотрассы?

Конструкция трубопровода напрямую зависит от параметров теплоносителя. Физические свойства воды и пара требуют разных инженерных решений. Паровые сети значительно сложнее в проектировании: из-за более высокой температуры пара возрастает риск деформаций, что обязывает использовать специализированные материалы и компенсаторы. Рабочее давление системы также являются определяющими факторами для расчета толщины стенки стальной трубы и обоснования установки насосных станций, поддерживающих необходимый напор на протяженных участках.

По своему назначению и масштабу схемы теплоснабжения подразделяются на три основные категории. Магистральные сети большого диаметра прокладываются от ТЭЦ или ГРЭС для транспортировки основных объемов тепловой энергии. Распределительные трубопроводы меньшего диаметра отвечают за деление потока между микрорайонами и улицами. Квартальные сети осуществляют непосредственную подводку теплоносителя к конечным объектам.

При проектировании теплотрассы важно учитывать рельеф, тип грунта, уровень грунтовых вод и глубину промерзания. Например, в сложных пучинистых грунтах не обойтись без специальных решений: здесь нужны усиленный тип изоляции и компенсаторы. Там, где грунтовые воды подходят слишком близко, обязательно приходится предусматривать дренаж, чтобы систему не затопило. Климат также влияет на проект: в зонах с суровыми зимами трубы закладывают строго ниже уровня промерзания земли

Как работает теплотрасса?

Процесс работы тепловой сети начинается на источнике, где происходит генерация тепла. В качестве источника обычно выступают котельные, сжигающие топливо, а также теплоэлектроцентрали (ТЭЦ), которые параллельно с тепловой энергией вырабатывают электричество. В редких случаях задействуются альтернативные варианты, такие как геотермальные установки или солнечные коллекторы. Здесь же осуществляется нагрев теплоносителя: сетевая вода или пар доводятся в котлах до температуры от 70 до 150 °C и под заданным давлением направляются в систему.

Далее нагретая среда перемещается по трубопроводам. Магистрали могут прокладываться надземным способом на опорах либо под землей в бетонных каналах или бесканально. Чтобы свести к минимуму потери энергии в окружающую среду, трубы защищают изоляцией из пенополиуретана.

Перед вводом в жилые дома или на предприятия теплоноситель проходит через тепловые пункты. Установленные в них теплообменники передают тепло во внутренние радиаторы здания.

Завершается рабочий цикл возвратом теплоносителя на исходную точку. Остывшая вода по обратным трубопроводам поступает обратно в котельную или на ТЭЦ для повторного нагрева, после чего весь процесс циклично повторяется. На протяжении всех этапов стабильность и безопасность работы теплотрассы обеспечивают системы контроля и автоматизации, которые в режиме реального времени регулируют давление, температуру и скорость движения потока.

Как прокладывают теплотрассы?

Наиболее популярным решением в условиях городской застройки является подземный способ прокладки, который делится на несколько видов:

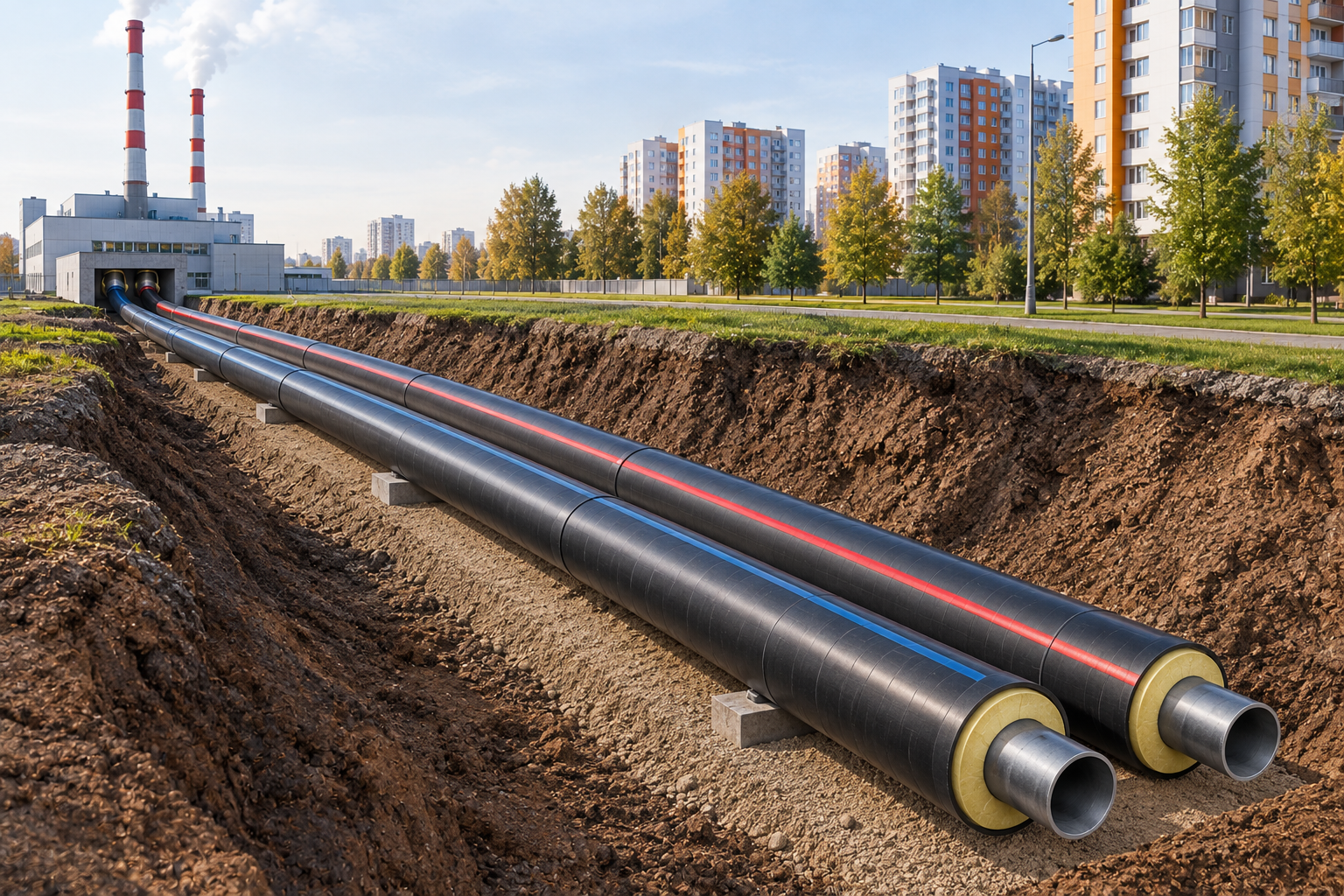

• Бесканальный метод – трубы в заводской изоляции монтируют прямо в траншею на подготовленную песчаную подушку. Технология востребована для крупных сетей диаметром от 500 мм.
• Прокладка в непроходных каналах – трубопровод укладывают внутрь защитных железобетонных лотков, погружаемых в грунт. Каналы оберегают конструкцию от внешних нагрузок и позволяют усилить общую теплоизоляцию. Данный вариант незаменим при прохождении теплотрассы под автодорогами, площадями или рядом с другими инженерными коммуникациями.

При надземном способе прокладки трубопроводы монтируются выше уровня земли на мачтах, эстакадах или специальных опорах. К этому методу прибегают, если подземный монтаж технически невозможен: в районах с вечной мерзлотой, на болотах или в зонах с высокой сейсмической активностью. Главное преимущество – простой доступ к сетям для обслуживания и ремонта.
